4.4 設置のイメージ

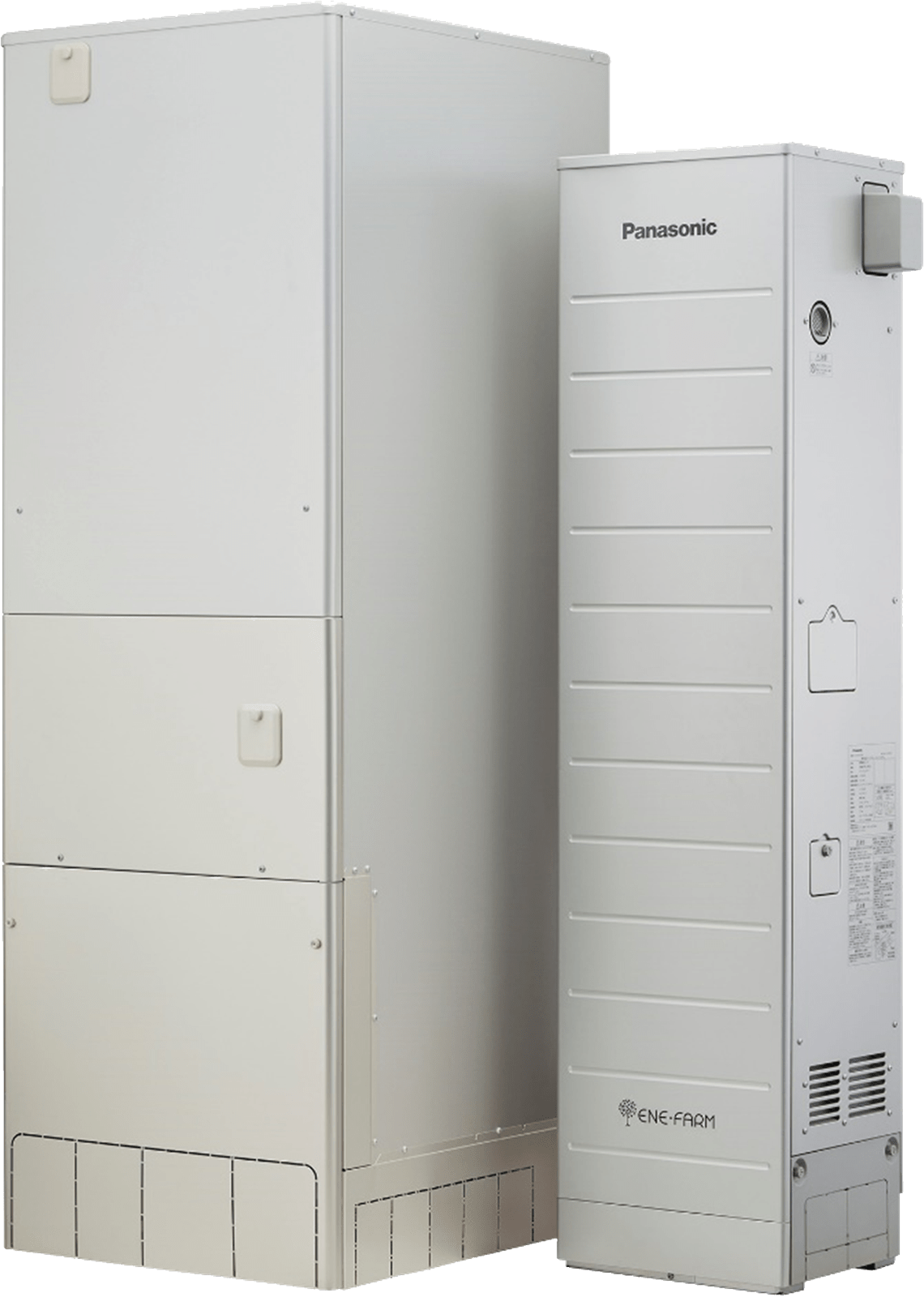

背面揃えの設置イメージ

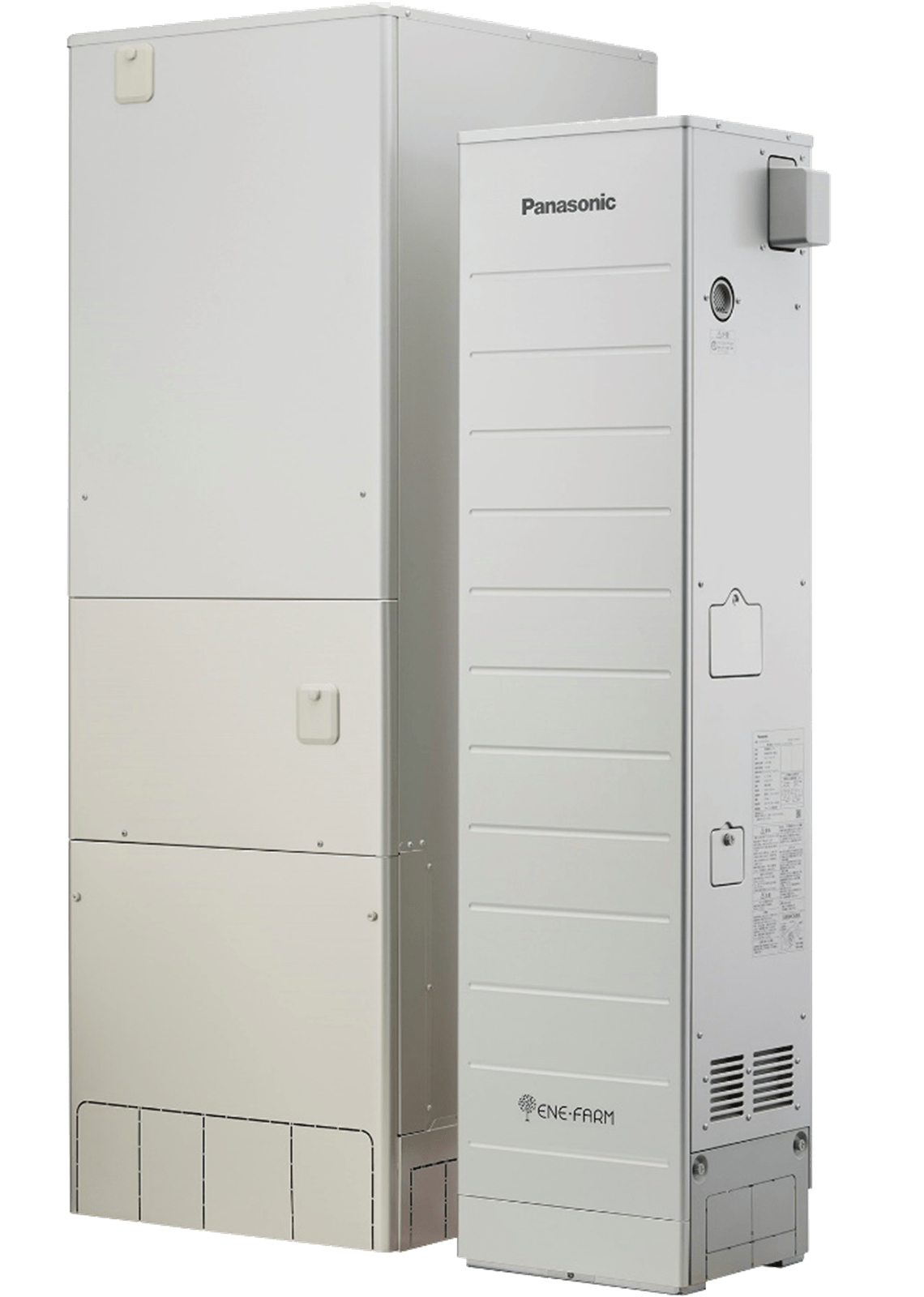

前面揃えの設置イメージ

設置パターン例

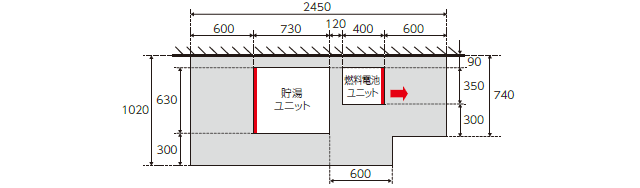

◆標準的なスペースに設置する場合

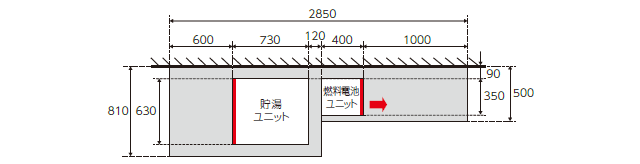

◆狭小スペースに設置する場合

■ 狭小スペースで設置するためには、以下の条件を満たす必要があります。

　・設置作業時に、両ユニット間に位置する施工者が脱出可能であること。

　・メンテナンス時に、各ユニットのメンテ面に両方向からアクセス可能であること。

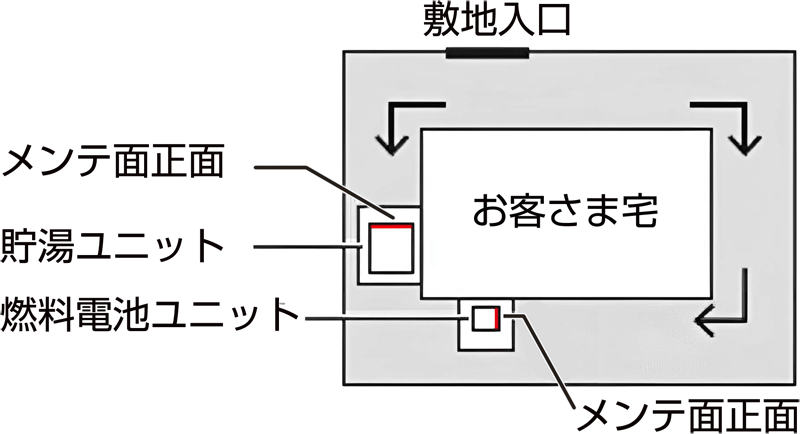

◆燃料電池ユニットと貯湯ユニットを離して設置する場合

■燃料電池ユニットと貯湯ユニット間の配管距離は、最大10mまで離して設置することができます。
